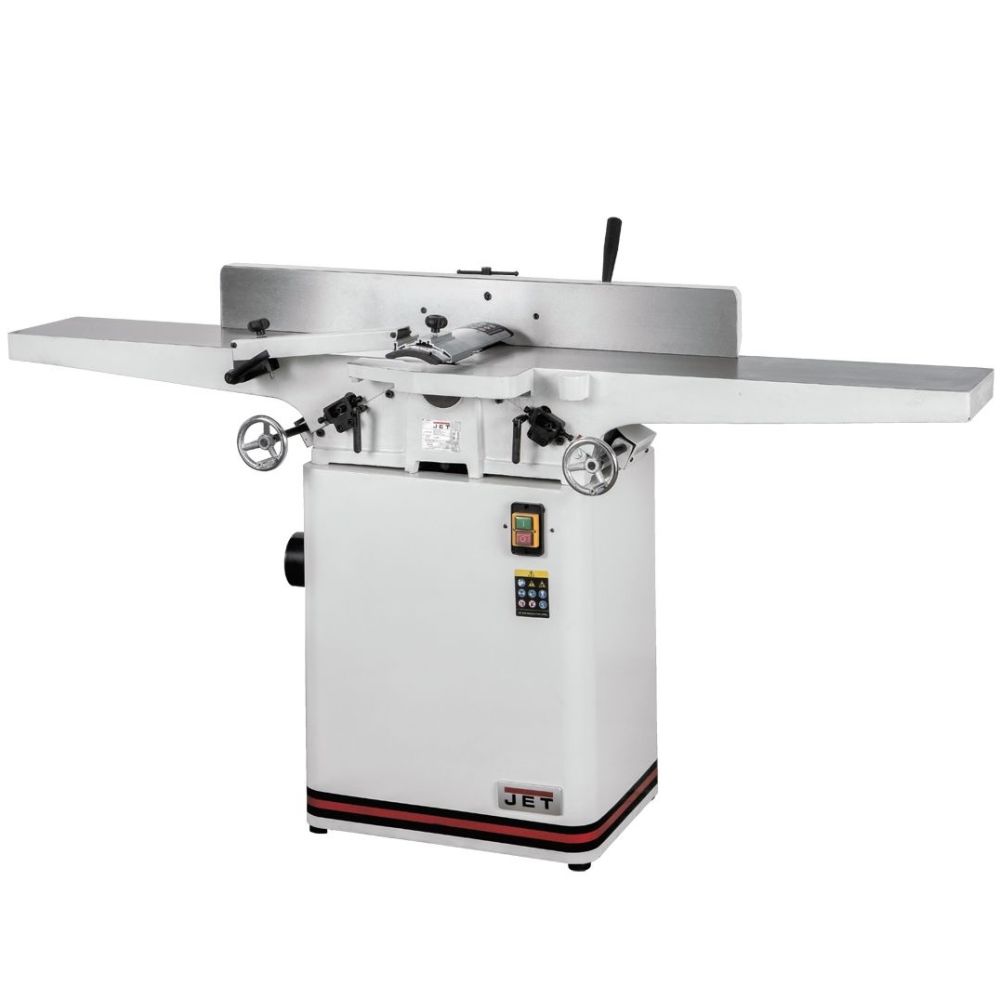

Фуговальный станок JET JJ-8HH-M, 230 В, 2100 Вт, 5200 об/мин, 10000265M

JJ-8HH-M — фуговальный станок с длинными чугунными столами и шириной строгания 200 мм, штатно оборудованный ножевым валом helical.

Конструкция образована двумя частями. В нижней, она играет роль тумбы-подставки, однофазный асинхронный мотор и кожух сбора стружки со 100-миллиметровым аспирационным патрубком. В верхней чугунные рабочие столы, защитный кожух, упор заготовки и чугунное основание, где размещен строгальный вал. Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола устанавливают глубину строгания, для чего есть соответствующая разметка; принимающий (задний) регулируют только во время обслуживания при наладочных операциях.

Упор заготовки чугунный, с механизмом наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.

Благодаря технологии helical станок отлично походит для интенсивной эксплуатации: его обслуживание максимально упрощено, качество строгания на высоком уровне, стабильно во времени и мало зависит от сучковатости и свилеватости древесины. Вал helical имеет 36 твердосплавных лезвий, расположенных по спирали в четыре ряда, сегменты имеют по четыре режущих кромки, что кратно увеличивает их ресурс. Переворачивают и заменяют их выборочно, по мере необходимости, никаких настроечных операций при этом не требуется. Стружка отходит мелкая, она не забивает каналы системы аспирации и легко удаляется. Спиральное расположение обеспечивает последовательный заход ножей в заготовку, что снижает шум, вибрацию и ударные нагрузки.

Размер ножей (ДхШхТ): 15х15х2,5 мм

Размеры фуговального упора (ДхВ:) 1010x120 мм

Угол наклона фуговального упора: -45°-0-45°

Диаметр вытяжного штуцера: 100 мм
